SLX24DRACO

660,00 + IVA

In stock

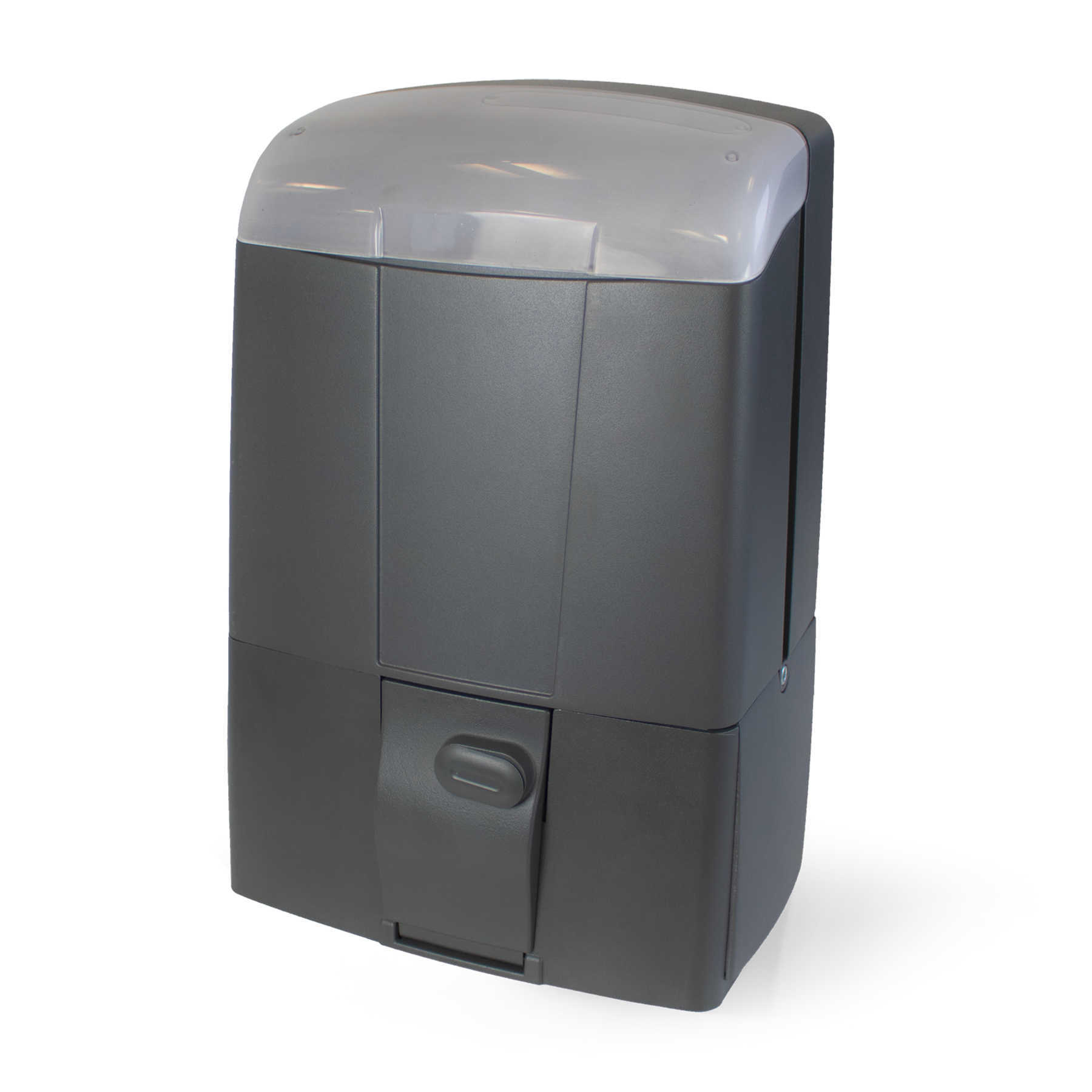

SLX24DRACO - GRUPPO ELETTROMECCANICO CON MOTORE 24V VELOCE

SLX24DRACO GRUPPO VELOCE AUTOBLOCCANTE CON ENCODER 24V PESO MAX. 1000KG + BATTERIE NIMH

L’automazione è composta da un motoriduttore autobloccante
controllato tramite encoder magnetico con integrati:
- programmatore elettronico;
- ricevitore 433MHz 868MHz FM;
- caricabatteria estraibile (SLX24DRACO) (OPZIONALI);
- batterie NiMH (OPZIONALI).

Il sistema innovativo di DRACO consente di guidare il movimento
dell’anta in completa sicurezza e dispone di una “velocità di
movimento variabile” regolabile, secondo le differenti esigenze
installative, fino alla velocità massima di 30m al minuto.

L’elettronica di controllo è dotata di un display LCD grafico
retroilluminato (128 x 128 pixel) in sei lingue diverse.
Consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura
del numero di manovre attuate dall’automazione e l’impostazione
rapida dei parametri del sistema tra i quali la modalità del tasto
dinamico, richiusura automatica, prelampeggio, attivazione
intermittente del lampeggiante, modalità di funzionamento della
lampada spia e delle fotocellule ecc.

Compara
SKU: CA-SLX24DRACO Categories: , , ,

SLX24DRACO – GRUPPO ELETTROMECCANICO CON MOTORE 24V VELOCE

SLX24DRACO GRUPPO VELOCE AUTOBLOCCANTE CON ENCODER 24V PESO MAX. 1000KG + BATTERIE NIMH

L’automazione è composta da un motoriduttore autobloccante
controllato tramite encoder magnetico con integrati:
– programmatore elettronico;
– ricevitore 433MHz 868MHz FM;
– caricabatteria estraibile (SLX24DRACO) (OPZIONALI);
– batterie NiMH (OPZIONALI).

Il sistema innovativo di DRACO consente di guidare il movimento
dell’anta in completa sicurezza e dispone di una “velocità di
movimento variabile” regolabile, secondo le differenti esigenze
installative, fino alla velocità massima di 30m al minuto.

L’elettronica di controllo è dotata di un display LCD grafico
retroilluminato (128 x 128 pixel) in sei lingue diverse.
Consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura
del numero di manovre attuate dall’automazione e l’impostazione
rapida dei parametri del sistema tra i quali la modalità del tasto
dinamico, richiusura automatica, prelampeggio, attivazione
intermittente del lampeggiante, modalità di funzionamento della
lampada spia e delle fotocellule ecc.

Inoltre permette l’impostazione di 10 eventi (visualizzati su display),
grazie alla presenza del realtime clock, in modo da regolare aperture e
chiusure in diverse ore del giorno.
L’apparecchiatura è dotata di un sicuro ed affidabile sistema di
sblocco manuale con azionamento a leva protetto da un robusto
sportello con chiusura a chiave personalizzata.



SLX24DRACO GRUPPO ELETTROMECCANICO CON MOTORE 24V

Il motore SLX24DRACO è una “macchina completa” che contiene al suo interno tutte le componenti
elettroniche e meccaniche atte a gestire il controllo della posizione dell’anta e le
funzioni di sicurezza dell’impianto.
Forte ed instancabile, comandato e controllato da un’elettronica evoluta,
è dotato di un potente motore alimentato a corrente continua coadiuvato
da un sistema cinematico a doppia riduzione ottimamente calibrato per ridurre al minimo
gli effetti delle sollecitazioni che lo spostamento di portoni pesanti può provocare sul motore e sulla struttura.

L’installazione è possibile su qualsiasi struttura sia a SX che a DX della luce passaggio.
Previsti modelli per uso abitativo e uso industriale.
L’utilizzo di motori a corrente continua, aumenta le prestazioni e le garanzie di un’alta efficienza, lunga
durata, servizio continuo ed estrema silenziosità.
Il programmatore integrato garantisce il controllo della posizione dell’anta tramite
encoder con programmazione ad autoapprendimento, questo riduce al minimo i
tempi di posa e rende ottimale la programmazione.
Il riposizionamento interviene in automatico qualora eventi estranei si manifestino sulla corsa dell’anta.

Controllo operato dalla centrale si completa con le sicurezze antischiacciamento e le funzioni
di “soft start” e “soft stop”.
Compatibile con il sistema INTPRG-3G/WF che permette il controllo e la
programmazione dei parametri di sistema da postazioni remote.
È possibile asservire un motore su installazioni con cancelli scorrevoli contrapposti,
tramite un collegamento via filo, utilizzando i moduli Cardin MODCA.

CARATTERISTICHE GENERALI SLX24DRACO

Alimentazione                                               Vac                   230
Frequenza                                                       Hz                    50
Corrente nominale assorbita                      A                       1,7
Potenza assorbita                                          W                     380
Intermittenza di lavoro                                 %                     50
Velocità di traslazione                                   m/min            30
Coppia max.                                                    Nm                   44
Temperatura di esercizio                              °C                     -20°…+55
Grado di protezione                                       IP                      44

DATI MOTORE SLX24DRACO
Alimentazione motore                                   Vdc                   24
Potenza massima assorbita                          W                      250
Corrente nominale assorbita                        A                       10

RICEVENTE INCORPORATA
Frequenza di ricezione                                   MHz                   433.92 / 868,3
Canali                                                                 N°                       4
Funzioni gestibili                                             N°                       8
Codici memorizzabili                                      N°                       300 / 1000



ACCESSORI SLX24DRACO

CREMAGLIERA
in acciaio zincato per cancelli scorrevoli fino a 3000kg.
Particolarmente adatta per applicazioni industriali.
SLOAC – MODELLO A SALDARE
22mm x 22mm, modulo 4, spezzoni lunghezza 2m.
SLOAC2 – MODELLO CON ASOLE
30mm x 12mm, modulo 4, spezzoni lunghezza 1m.

CREMAGLIERA
in nylon rinforzato con fibra di vetro e anima in acciaio per cancelli scorrevoli
fino a 600kg.
CRENY1 – MODELLO CON 4 ASOLE DI FISSAGGIO POSTE AL DI SOTTO
30mm x 20mm, modulo 4, spezzoni lunghezza 1m.

CREMAGLIERA
in poliammide con anima in acciaio per cancelli scorrevoli
fino a 1500kg.
CREMP – MODELLO CON 6 ASOLE DI FISSAGGIO POSTE AL DI SOTTO
30mm x 20mm, modulo 4, spezzoni lunghezza 1m.
CRENY – MODELLO CON 6 ASOLE DI FISSAGGIO POSTE AL DI SOPRA
30mm x 20mm, modulo 4, spezzoni lunghezza 1m.

RVS – REGOLATORE DI VELOCITÀ
Il dispositivo va fissato sulla cremagliera in asse con il motore al fine di
recuperare la corretta scorrevolezza del cancello su impianti con leggeri difetti
di pendenza.

KBNIMH-1 : KIT CARICABATTERIA + BATTERIE NIMH
Permette il funzionamento del gruppo SL524 anche in assenza di rete.

KBNIMH-D  : KIT CARICABATTERIA + BATTERIE NIMH
Permette il funzionamento del gruppo SLX24DRACO anche in assenza di
rete.

MODCA :  MODULO DI SCAMBIO VIA CAVO
Il modulo permette lo scambio di informazioni via filo tra la centralina dei
motori e l’interfaccia Cardin 3G/WF ed il collegamento via filo per la funzione
master/slave di due motori.

MODBT : MODULO BLUETOOTH
Il modulo permette lo scambio di informazioni tramite Bluetooth tra la
centralina dei motori e l’interfaccia Cardin 3G/WF oppure direttamente tra le
centraline e le app CRD ONE e CRD TWO.

Informazioni aggiuntive

Peso 20 kg
Dimensioni 0.60 × 0.40 × 0.40 m
