KT-BLTOW24

In stock

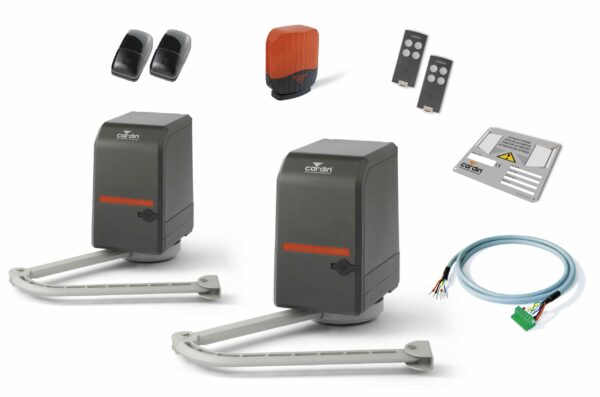

KT-BLTOW24 - KIT COMPLETO SERIE BLTOW24  CON MOTORE 24V

KT-BLTOW24 FUORI PRODUZIONE -
SOSTITUITO DAI KIT : KT-BLGRIFFE24 oppure KT-BLGRIFFE24T

KT-BLTOW24  - KIT COMPLETO SERIE BLTOW24 - CON ENCODER 24V PESO MAX. 200KG

POSSIBILITÀ D'IMPIEGO
L’apparecchiatura KT-BLTOW24 è particolarmente indicata per cancelli con pilastri a
base ridotta fino a 180mm di larghezza. Ideale anche per cancelli con
cerniere disassate rispetto al filo pilastro e con ante fino a 2m (2,5m con
elettroserratura), peso max. 200 kg.

BLTOW24M : GRUPPO AUTOBLOCCANTE MASTER + BRACCIO ATTUATORE
con motore 24V controllato tramite encoder, programmatore
elettronico, ricevitore 433MHz FM, caricabatteria e batterie NiMH.
BLTOW24S : GRUPPO AUTOBLOCCANTE SLAVE + BRACCIO ATTUATORE
per automatizzare la seconda anta.
TXQ504C4 : 2 TRASMETTITORI A 4 FUNZIONI
433MHz FM ROLLING CODE.
CDR999 : COPPIA DI FOTOCELLULE A SUPERFICIE
in classe 3 con ottica orientabile, portata 10m.
ICON : LAMPEGGIANTE A LED
24V - 230V con antenna incorporata.
CABPC10 : CAVO DI COLLEGAMENTO DA 10m
con tubetti terminali preisolati
TARGA-INT : TARGA DI AVVERTENZA INTERNAZIONALE
in PP multilingue.

Compara
SKU: CA-KT-BLTOW24 Categories: , , ,

KT-BLTOW24 – KIT COMPLETO SERIE BLTOW24  CON MOTORE 24V

KT-BLTOW24 FUORI PRODUZIONE –
SOSTITUITO DAI KIT : KT-BLGRIFFE24 oppure KT-BLGRIFFE24T

KT-BLTOW24  – KIT COMPLETO SERIE BLTOW24 – CON ENCODER 24V PESO MAX. 200KG

POSSIBILITÀ D’IMPIEGO
L’apparecchiatura KT-BLTOW24 è particolarmente indicata per cancelli con pilastri a
base ridotta fino a 180mm di larghezza. Ideale anche per cancelli con
cerniere disassate rispetto al filo pilastro e con ante fino a 2m (2,5m con
elettroserratura), peso max. 200 kg.

BLTOW24M : GRUPPO AUTOBLOCCANTE MASTER + BRACCIO ATTUATORE
con motore 24V controllato tramite encoder, programmatore
elettronico, ricevitore 433MHz FM, caricabatteria e batterie NiMH.
BLTOW24S : GRUPPO AUTOBLOCCANTE SLAVE + BRACCIO ATTUATORE
per automatizzare la seconda anta.
TXQ504C4 : 2 TRASMETTITORI A 4 FUNZIONI
433MHz FM ROLLING CODE.
CDR999 : COPPIA DI FOTOCELLULE A SUPERFICIE
in classe 3 con ottica orientabile, portata 10m.
ICON : LAMPEGGIANTE A LED
24V – 230V con antenna incorporata.
CABPC10 : CAVO DI COLLEGAMENTO DA 10m
con tubetti terminali preisolati
TARGA-INT : TARGA DI AVVERTENZA INTERNAZIONALE
in PP multilingue.



KT-BLTOW24 DESCRIZIONE DEI COMPONENTI PRINCIPALI

L’ Automazione  KT-BLTOW24 autobloccante per cancelli battenti o ante battenti controllata tramite encoder con integrati:
– programmatore elettronico;
– ricevitore 433MHz / 868MHz FM;
– segnalazione movimento ante a led (opzionale).
Kit batterie completo di caricabatteria da ordinare separatamente(Opzionale).
L’apparecchiatura è particolarmente indicata per cancelli ad ante battenti con pilastri
a base ridotta fino a 150mm di larghezza. Ideale anche per cancelli
con cerniere disassate rispetto al filo pilastro e con ante fino a 2m
(2,5m con braccio articolato e elettroserratura), peso max 200kg.
Lo sblocco manuale si attua con la chiave esagonale, in dotazione,
sistemata all’interno del carterino laterale.
Braccio attuatore incluso.

BLTOW24M  – GRUPPO ELETTROMECCANICO CON MOTORE 24V

La serie PRO KT-BLTOW24 Automazioni autoprogrammabili complete per chiusure ad ante battenti ad una o due ante, composte di
un’apparecchiatura master con programmatore incorporato e una slave per l’automazione
della seconda anta asservita alla prima.
La sua installazione è estremamente facilitata dalla speciale piastra di fissaggio a muro (o
pilastro), realizzata in pressofusione di alluminio, è predisposta per ogni tipo di fissaggio e offre
un solido ancoraggio al motoriduttore.
La base di fissaggio robusta e compatta, consente l’applicazione dell’automazione anche su pilastri di dimensioni ridotte.
I bracci per il trasferimento del moto realizzati in alluminio pressofuso sono estremamente robusti e
dotati di snodi adatti ad ogni tipo di applicazione, per questo consentono di movimentare cancelli
a battente con caratteristiche costruttive diverse.

Centraline di Controllo a LCD

L’elettronica di controllo DELL KIT KT-BLTOW24 (integrata nell’automazione master) è dotata di un display LCD grafico retroilluminato (128 x 128 pixel) in sei lingue diverse.
Consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura del numero
di manovre attuate dall’automazione.
Consente l’impostazione rapida dei parametri del sistema tra i quali la modalità del tasto dinamico,
richiusura automatica, prelampeggio, attivazione intermittente del lampeggiante,
modalità di funzionamento della lampada spia e delle fotocellule ecc.

Inoltre permette l’impostazione di 10 eventi (visualizzati su display),
grazie alla presenza del real-time clock, in modo da regolare aperture e chiusure in diverse
ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve, Sa-Do, Lu-Do).
Gli eventi si possono abilitare/disabilitare (nel caso di ferie) oltre che dal menù anche da un canale radio.
Il riposizionamento (qualora eventi estranei si manifestino sulla corsa dell’anta) interviene in
automatico. Il controllo operato dalla centrale si completa con le sicurezze antischiacciamento
e le funzioni di “soft start” e “soft stop”.

Compatibile con il sistema INTPRG-3G/WF che permette il controllo e la programmazione dei
parametri di sistema da postazioni remote.
Multi-decodifica:
La gamma ha come dotazione di serie il modulo multi-decodifica per il comando in remoto
(S449 – S486 – S504 – S508).

CARATTERISTICHE TECNICHE DELL’ATTUATORE BLTOW24M

Alimentazione motore                                                                Vdc                      24
Corrente nominale assorbita                                                     A                          3 2
Potenza assorbita                                                                         W                         50
Intermittenza di lavoro                                                                %                         70
Tempo di apertura 90°                                                                 s                          13
Apertura massima                                                                         °                           120
Coppia massima                                                                            Nm                       250
Grado di protezione                                                                      IP                          54 44
* con l’utilizzo del braccio dritto

SPECIFICHE TECNICHE DELLE CENTRALINE

Alimentazione                                                                                Vac                        230
Corrente nominale assorbita                                                        A                           1,2
Potenza massima assorbita                                                           W                          250
Potenza in uscita per 1 o 2 motori                                                W                          60 + 60
Dispositivo di classe II                                                                    Cls

RICEVENTE INCORPORATA
Frequenza di ricezione                                                                   MHz                     433.92 / 868,3
Canali / funzioni gestibili                                                              N°                          4 / 8
Codici memorizzabili                                                                      N°                         300 / 1000

Informazioni aggiuntive

Peso 25 kg
Dimensioni 1,50 × 0,50 × 0,50 m
